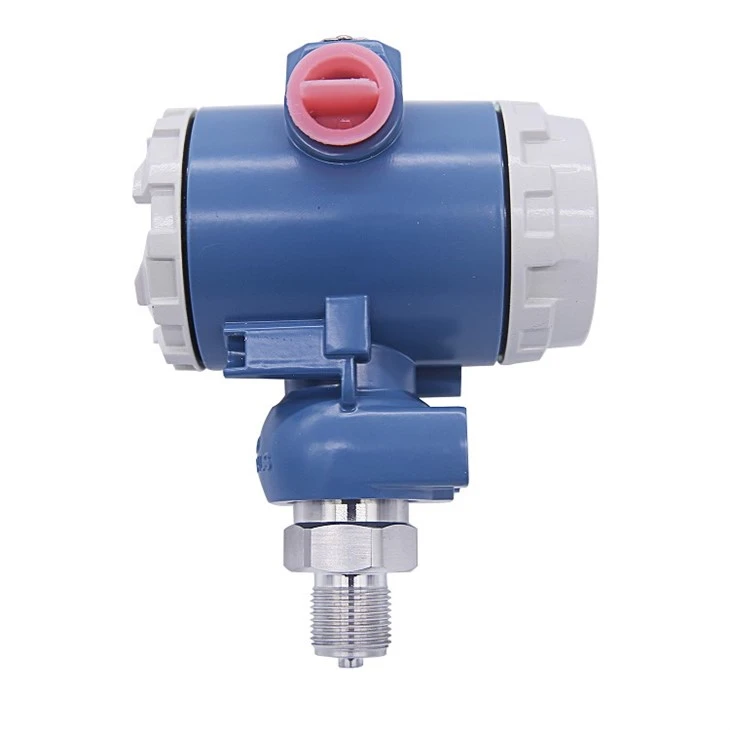

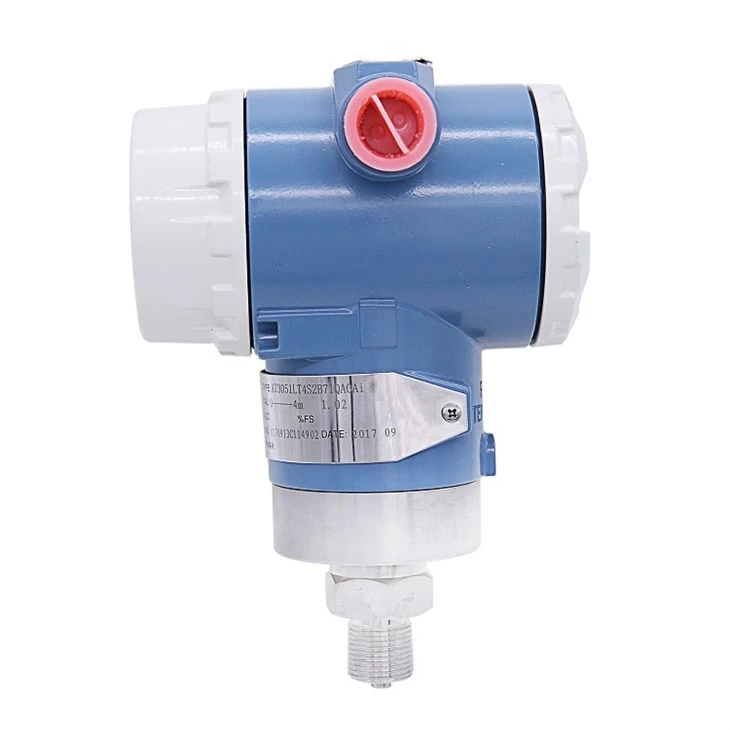

Датчик избыточного давления Smart 3051

Технологическая жидкость

Жидкость, газ пара

Приложение

Абсолютное давление, манометрическое давление

Диапазон измерения

0 - 10 кПа ~ 0 - 30 кПа (минимум)

{{0}}.0 МПа ~ 0 - 100.0 МПа (максимум)

Точность

плюс /- 0,075 процента диапазона

Стабильность

плюс /-0.15 процентов URL в течение 2 лет

Рабочая температура

-25 до плюс 95 градусов

Макс. Давление

100 МПа

Материал

Соединение: Нержавеющая сталь 304/Нержавеющая сталь 316.

Диафрагма: нержавеющая сталь 316L/хастеллой B/хастеллой C/монель/тантал

Табличка с именем/биркой

Нержавеющая сталь 304/Нержавеющая сталь 316

Корпус преобразователя

Литой алюминиевый сплав с низким содержанием меди

полиуретан, голубая краска

Класс защиты

IP65 (стандартный) Искробезопасный EEx ia IIC T5 (стандартный) Взрывозащищенный Ex D IIB T5

Отображать

5 программируемых цифр и гистограмма 0-100 процентов

Дисплей

Стандартные 22 различных инженерных единицы, 5 цифр, программируемые для специальных единиц.

Клавиатура

3 внутренние клавиши для программирования и настройки выхода

Токовый выход

4 - 20 2 провода мА с сигналом Hart (совместимая) Нагрузка: Комм=(В постоянного тока-9)*50

Источник питания

9 - 32 В постоянного тока

Демпфирование

0 - 32 секунды

Время отклика

200 мс

Монтаж

Непосредственный монтаж или кронштейн на трубе диаметром 2 дюйма.

Предел влажности

0 до 100 процентной относительной влажности.

Включить время

2 секунды с минимальным демпфированием

Калибровка нуля

Автоматическая калибровка нуля нажатием кнопки

Кабельный ввод

Кабелепроводная резьба M20 / 1/2 дюйма NPT (гнездовая резьба)

Температурный эффект

плюс /-0.18 процентов ~ плюс /-0.5 процентов диапазона на 20 градусов

Эффект вибрации

плюс /-0.05 процентов URL-адреса на г до 200 Гц по любой оси

Эффект EMI/RFI

Следуйте SAMA PMC 33.1 в диапазоне от 20 до 1000 МГц и для напряженности поля до 30 В/м.

Процесс

Связь

1/4" - 18 NPT

1/2" - 14 NPT (с переходником)

Окружающий

Температура

-25 до плюс 80 градусов

Размеры

102 мм (Ш) * 160 мм (В) * 130 мм (Г)

Масса

1,3 кг

Элемент

Код

Спецификация

HY3051SG

Датчик избыточного давления

HY3051SA

Датчик абсолютного давления

Диапазон измерений

3

0-1.5~7,5 кПа

4

0~37,4 кПа

5

0~186,8 кПа

6

0~690 кПа

7

0~2068 кПа

8

0~6890 кПа

9

0~20680 кПа

0

0~41370 кПа

Выход

S

4-20мА, протокол HART, линейный выход

Материал диафрагмы

2

Нержавеющая сталь 316L

3

Хастеллой С

Заполняющая жидкость

2

Силиконовое масло

2

Фторовое масло

Технологическое соединение

D

1/2 дюйма, нормальная трубная резьба, внутренняя резьба

A

M20*1.5

B

1/2" NPT М

C

1/2'' G

D

Настраиваемый

Кабельный ввод

1

M20*1.5

Монтажный кронштейн

B00

Никто

B15

Плоский кронштейн трубчатого типа (углеродистая сталь)

B16

Кронштейн для настенного монтажа (углеродистая сталь)

B17

Плоский кронштейн трубчатого типа (нержавеющая сталь)

Необязательный

B18

Кронштейн для настенного монтажа (нержавеющая сталь)

d

Искробезопасный тип, взрывозащищенный (Exd IIC T4~T6)

i

Искробезопасный (Exia IIC T4~T6)

M3

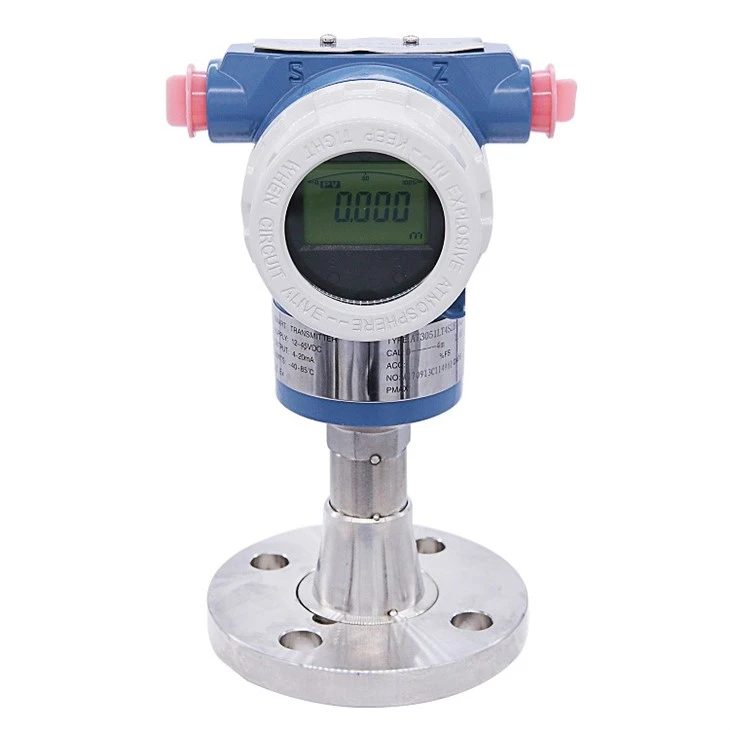

ЖК дисплей

K1

Обезжиривание

L1

Подвесная бирка

5C6

Молниезащита
