Ультразвуковой расходомер HY-2000H предназначен для измерения скорости жидкости в закрытом трубопроводе. Датчики бесконтактного накладного типа обеспечивают преимущества работы без загрязнения и простоты установки.
Функции:
Высокая точность измерения
Линейность: лучше, чем {{0}},5 процента, Повторяемость: лучше, чем 0,2 процента, Точность: лучше, чем ±1 процент.
Небольшой размер, легкий вес
Размеры: 200×93×33 мм; Вес: 390 г
Неинтрузивное измерение
Неинтрузивный датчик с зажимным креплением, отсутствие перепадов давления и помех в трубопроводе.
Широкий диапазон измерения
Несколько типов датчиков на выбор, размер измерительной трубы от DN15 мм до DN6000 мм.
Большой ЖК-дисплей
Отображение мгновенного расхода, накопленного расхода (положительного, отрицательного и чистого), скорости, рабочего состояния и т. д.
Встроенный регистратор данных
Встроенный регистратор данных 24K, хранит более 2000 строк данных измерений.
Приложения:
Водо/теплоснабжение
Электростанция
Металлургия
Нефтяная и химическая промышленность
Схема измерения:
Описание деталей:
Дополнительные датчики:
Технические особенности:
|
Предметы |
Производительность и параметры |
|
|
Основной блок |
Принцип |
ультразвуковой расходомер времени прохождения |
|
Точность |
Точность: более 1 процента -2 процентов; Повторяемость: более 0,2 процента. |
|
|
Отображать |
4-строчный ЖК-дисплей по 16 символов с подсветкой |
|
|
Измерение |
200*93*33 см: 390 г |
|
|
Операция |
Поддержка 16-клавишной сенсорной клавиатуры и программного обеспечения для имитации клавиатуры. |
|
|
Интерфейс данных |
Изолируйте последовательный интерфейс RS232, обновите программное обеспечение расходомера с помощью компьютера, поддержите MODBUS и т. д. |
|
|
Выходной сигнал |
1-сторонний выход OCT |
|
|
Специальный кабель |
Витая пара, ;Выберите связь RS232.; Обычно стандарт составляет 5 м*2, опционально 10 м*2. |
|
|
Состояние трубы |
Материал трубы |
Сталь, Нержавеющая сталь, Чугун, Медь, Цементная труба, ПВХ, Алюминий, Стеклянное стальное изделие, допускается лейнер. |
|
Диаметр трубы |
Ду 15---2000 мм |
|
|
Труба прямой длины |
Установка датчика должна быть соблюдена: выше 10D, ниже 5D, 30D от насоса. |
|
|
Измерительная среда |
Тип жидкости |
Вода ; Сверхчистые жидкости; Растворители и другие жидкости |
|
Температура |
Стандартный датчик: -30--90 градус; Высокотемпературный датчик: -40--160 градусов |
|
|
Мутность |
менее 10000 ppm и меньше пузырьков |
|
|
Скорость потока |
0--±10m/s |
|
|
Направление потока |
Измерение расхода в двух (плюс-мини) направлениях. |
|
|
Рабочая обстановка |
Температура |
Основной блок: -20--60 градус |
|
Датчик расхода: -40--160 градус; Датчик температуры: по требованию заказчика. |
||
|
Влажность |
Основной блок: относительная влажность 85 процентов |
|
|
Источник питания |
110 В переменного тока-240 В |
|

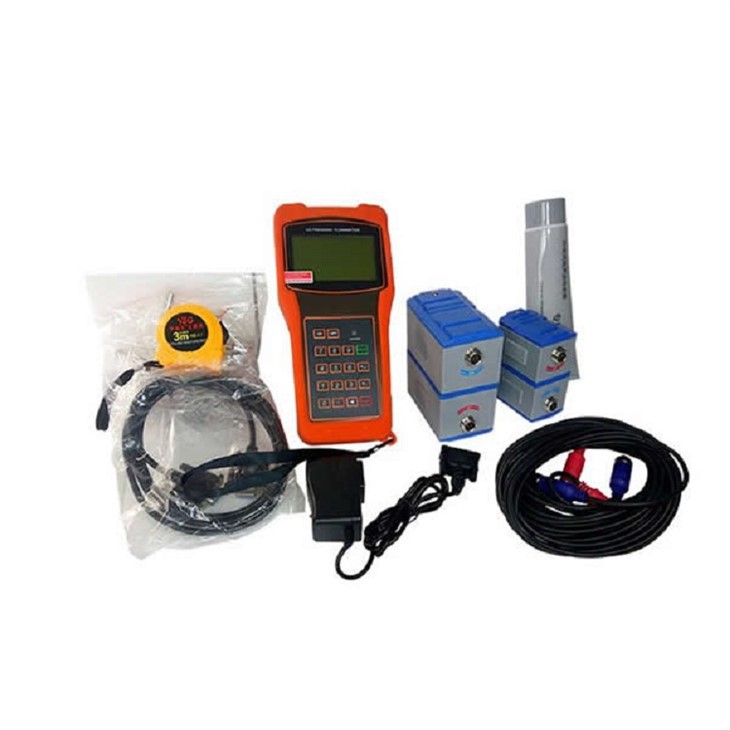

Упаковка:
Выбор Медела:
TUF-2000H---[Преобразователь]----[Длина кабеля]
5 5M x 2 (по умолчанию)
10 10M x2
