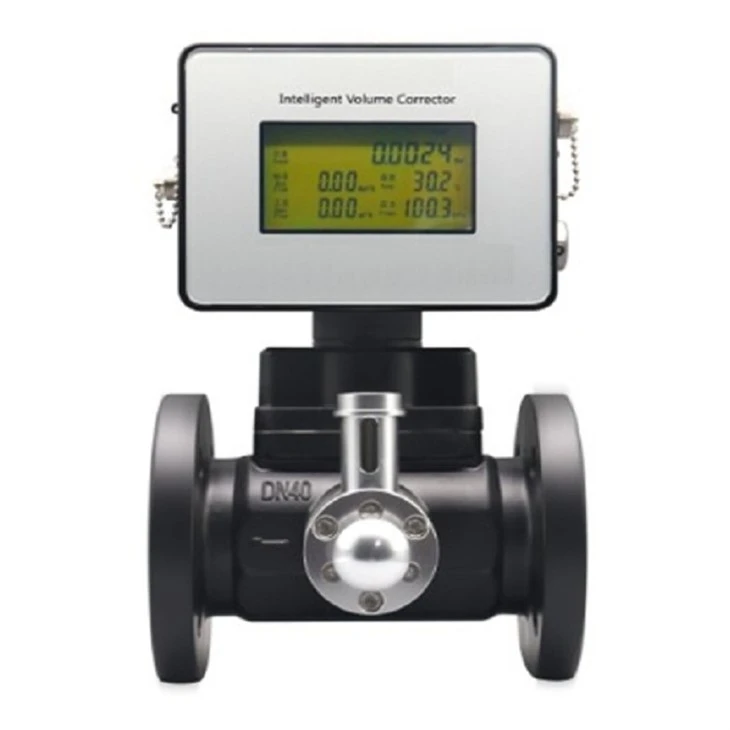

Расходомер газовой турбины LWQ — это своего рода расходомер скорости, который точно измеряет расход газа. Он обладает преимуществами простой и легкой конструкции, высокой точности измерения, хорошей повторяемости, широкого диапазона измерений, удобства установки и обслуживания и т. д. Он широко используется при измерении различных газов, таких как природный газ, городской газ, пропан, бутан, воздух, азот и другие газы в нефтяной, химической промышленности, металлургии, авиации, научных исследованиях и других отраслях и отраслях промышленности. Благодаря своей высокой точности и хорошей повторяемости прибор подходит для коммерческих измерений и обнаружения промышленных процессов.

Поскольку расходомер объединяет датчики температуры, давления и расхода, отслеживает и определяет температуру и давление среды в режиме реального времени, а также выполняет автоматическую компенсацию и коррекцию коэффициента сжатия, он обладает превосходными характеристиками измерения при низком и высоком давлении и особенно подходит для измерение различных однофазных газов, таких как природный газ и другие газы. В соответствии с различными требованиями пользователей компания предлагает турбинные расходомеры разной степени точности.

Основные характеристики

(1)Высокая точность, хорошая повторяемость, небольшая потеря давления и хорошие сейсмические характеристики;

(2) Используйте высококачественные подшипники с небольшим сопротивлением трению, хорошими характеристиками уплотнения;

(3) Интеграция микропроцессора, датчика расхода, высокоточного датчика температуры и датчика давления, непосредственно измеряющего скорость потока, температуру и давление измеряемого газа и автоматически выполняющего операцию компенсации отслеживания потока и коррекции коэффициента сжатия;

(4) Прибор имеет импульсный сигнал и аналоговый выходной сигнал и может напрямую осуществлять централизованный сбор и управление компьютерными данными в режиме реального времени через интерфейс связи RS485 или систему GPRS.

(5) Низкое энергопотребление, внутренний аккумулятор или внешний источник питания;

(6) Он имеет функцию хранения данных в режиме реального времени, которая может предотвратить потерю данных во время замены батареи или внезапного сбоя питания. В состоянии сбоя питания внутренние данные могут храниться постоянно.

(7) Его можно использовать с системой предоплаты IC-картой для облегчения торговых расчетов.

Технические характеристики

Точность Сорт

Класс 1.0: qmax-0.2max ±1.0 процентов 0.2max-min ±2.0 процентов

Класс 1.5: qmax-0.2max ±1,5 процента 0.2max-min ±3.0 процента

Продукция, не имеющая специальной маркировки, должна поставляться в соответствии с классом точности 1,5. Для другой точности при заказе потребуются специальные инструкции по индивидуальной настройке.

Модель, спецификация и основные параметры расходомер

product-661-784

Условия использования
1.Стандартное состояние: P=101.325кПа T=293.15k
2. Условия использования:
A.Температура окружающей среды:-25 ~ плюс 80 градусов.
Б. Средняя температура:-20 ~ плюс 60 градусов.
C.Относительная влажность: 5-95 процентов.
D.атмосферное давление: 86 кПа-106 кПа

Показатели электрических характеристик

Рабочий источник питания
A. Внутренний источник питания прибора: 1 3. Литиевая батарея 0,6 В постоянного тока, которая может нормально работать при напряжении батареи 3,1 ~ 3,6 В;
B Внутренний источник питания GPRS: литиевая батарея напряжением 6,6 В постоянного тока, которая может нормально работать при напряжении батареи 5.0 ~ 6,6 В;
C. Внешний источник питания: плюс 24 В постоянного тока 15 процентов, пульсация меньше или равна 5 процентам, подходит для выхода 4 ~ 20 мА, импульсный.
выход, RS-485 и т. д.
D. Внешний источник питания (солнечная энергия) Источник питания GPRS: плюс 5 В постоянного тока-- плюс 7 В постоянного тока.

Режим импульсного выхода
1) Импульсный сигнал базового счетчика: (используется для калибровки прибора):
Непосредственный вывод исходного импульсного сигнала базового счетчика, обнаруженного датчиком расхода, через усилитель, при этом высокий уровень больше или равен 20 В или равен, а низкий уровень
Меньше или равно 1 В.
2) Импульсный сигнал измененного рабочего состояния (или стандартный объемный расход):
Устанавливается программным обеспечением, по умолчанию используется импульсный выходной сигнал объемного расхода для измененного рабочего состояния со значениями амплитуды: высокий уровень больше или равен 20 В и низкий уровень меньше или равен 1 В.
3) Эквивалентный импульсный сигнал (для входа контроллера IC-карты):
Амплитуда выходного сигнала A.TTL составляет 0 ~ 3 В, длительность выходного импульса больше или равна 50 мс. Выход B.OC.

Текущий выход:
Стандартная аналоговая функция токового выхода 4 ~ 20 мА
Он прямо пропорционален стандартному объемному расходу, 4мА соответствует 0 Нм3/ч, 20мА соответствует максимальному стандартному объемному расходу (это значение можно установить).
Форма вывода: двухпроводная система.

RS485-коммуникация
Через внутренний стандартный интерфейс RS485 его можно подключить к хост-компьютерам, таким как персональные компьютеры и ПЛК, для последовательной связи. Он может отображать среднее давление, температуру, мгновенный расход, накопленный стандартный расход, напряжение аккумулятора и т. д.

Рабочий статус

product-537-300

1. Итого: совокупный расход, отображаемое значение может сохранять 4 десятичных знака, максимальное значение составляет 9999999999; когда состояние дисплея накапливается, будет отображаться м3. Когда на дисплее отображается накопленное состояние, м3 отображаться не будет.

2.опер. расход: отображаемое значение сохраняется не менее 3 десятичных знаков, а максимальное значение составляет 9999 м3/ч;

3.Станд. расход: отображаемое значение составляет минимум 3 десятичных знака, максимальное значение — 99999 Нм3/ч;

4.Давление: отображаемое значение составляет минимум 3 десятичных знака. Максимальное значение — 9999. Для выбора можно выбрать единицу измерения кПа. Диапазон давления составляет 0-20000КПа (манометрическое давление). При превышении этого диапазона давление будет мигать.

5. Температура: диапазон отображаемых значений составляет -50 градус - 300 градус. За пределами этого диапазона температура (Temp) будет мигать;

6." Запускает дисплей режима питания, отображает подсказку о заряде батареи и отображает уровень заряда батареи.
