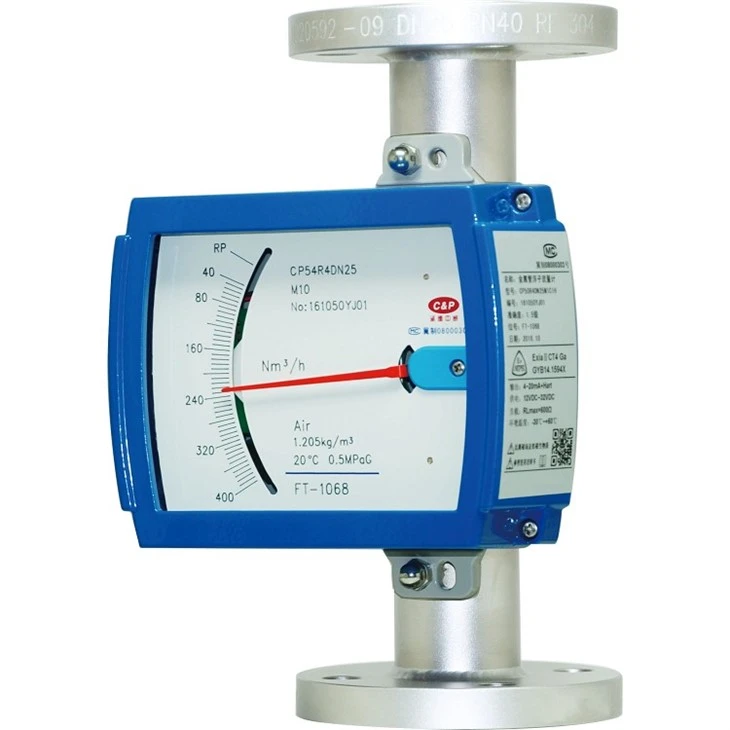

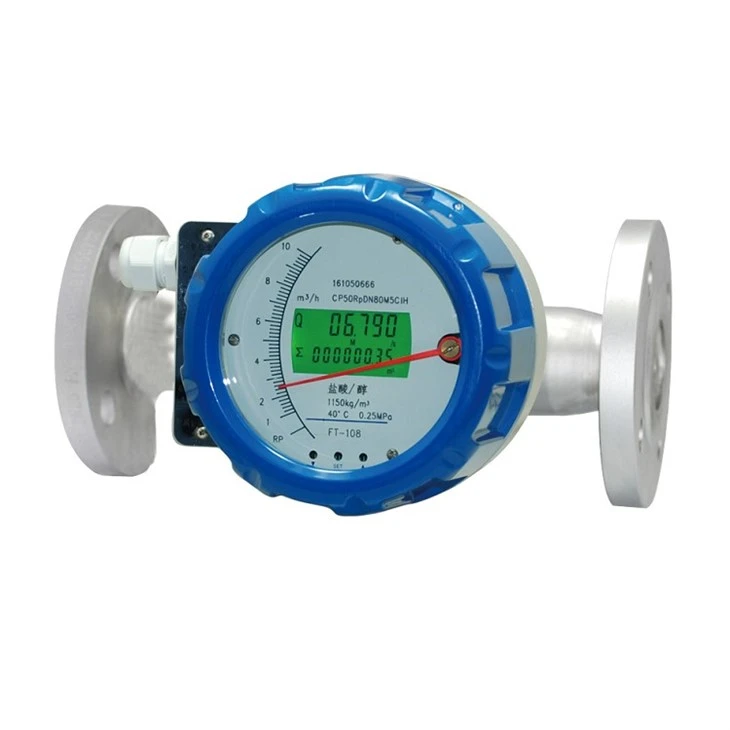

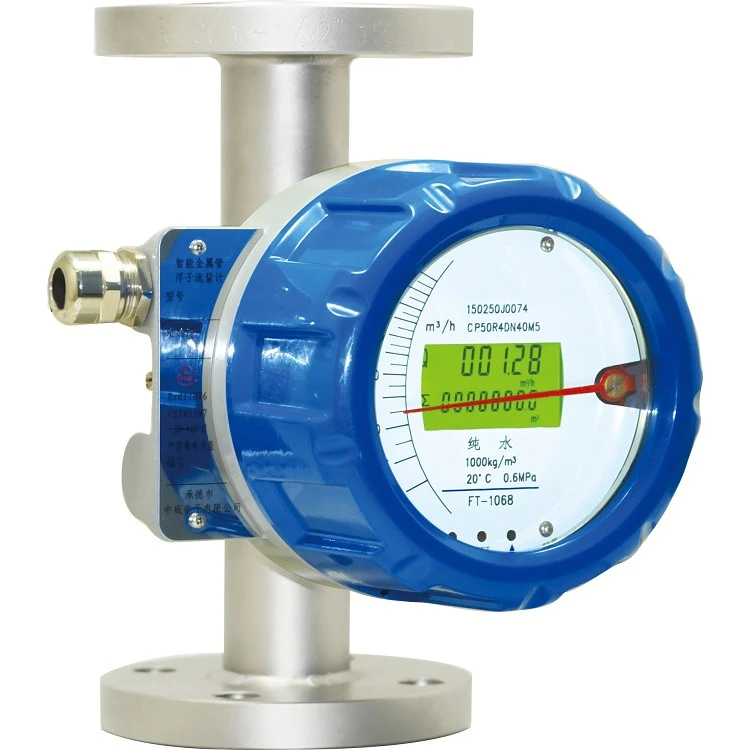

Металлический ротаметр-расходомер для газа или жидкости

Модель расходомера

Ш250

Среда для измерения

жидкость, газ, пар

Диапазон измерения

См. раздел 2.2 Диапазон расхода.

Коэффициент понижения

10:1

Класс точности

(Смотрите точность на паспортной табличке)

Тип поля

1.5, 2.0,2.5

Дистанционного типа

1.0, 1.5, 2.0, 2.5

Тип защиты

IP65, IP67 (Стандарт: IP65, специальные изделия по запросу)

Рабочее давление

Ду15…Ду50

4.0МПа

Номинальное давление

Ду80…Ду150

1,6 МПа

Макс. Номинальное давление

DN15: 32 МПа; Ду25: 25 МПа; Ду50: 20 МПа; Ду80:10МПа; Ду100: 6,4 МПа;

DN125:4.0МПа; DN150:4,0 МПа

Температура жидкости

Тип поля

от -80 до плюс 300 градусов

Дистанционного типа

от -40 до плюс 150 градусов. Высокотемпературный тип: 350 градусов.

Температура окружающей среды

Тип поля

-40 до Макс.120 градусов

Дистанционного типа

от -40 до плюс 50 градусов, Макс. 60 градусов

Высота установки

См. Таблицу 1.

Условия хранения

Диапазон температур

от -20 градусов до плюс 60 градусов

Относительная влажность

Меньше или равно 85 процентам

Соединения

Фланцевое соединение, стандарт DIN2501, другая продукция по запросу.

Кабельный интерфейс

M20 × 1.5

Взрывобезопасный

ExdIIBT4

Диаметр Ду

D1

D2

n × Φ d

15

65

95

4 × 14

25

85

115

4 × 14

32

100

140

4 × 18

40

110

150

4 × 18

50

125

165

4 × 18

65

145

185

4 × 18

80

160

200

8 × 18

100

180

220

8 × 18

150

240

285

8 × 22

Диаметр Ду

D1

D2

n × Φ d

15

70

95

4 × 15

25

90

125

4 × 19

32

100

135

4 × 19

40

105

140

4 × 19

50

120

155

4 × 19

65

140

175

4 × 19

80

150

185

8 × 19

100

175

210

8 × 19

150

240

280

8 × 23

Диаметр Ду

D1

D2

n × Φ d

15

60

90

4 × 15

25

79.5

108

4 × 15

40

98.5

127

4 × 15

50

120.5

152

4 × 19

65

139.5

178

4 × 19

80

152.5

190

4 × 19

100

190.5

229

8 × 19

150

241.5

279

8 × 23
